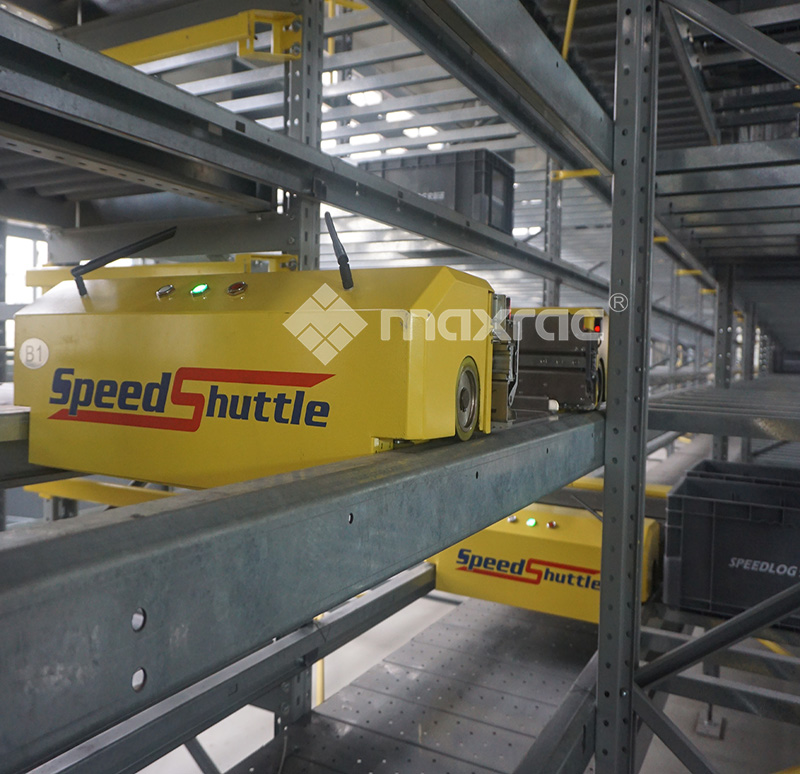

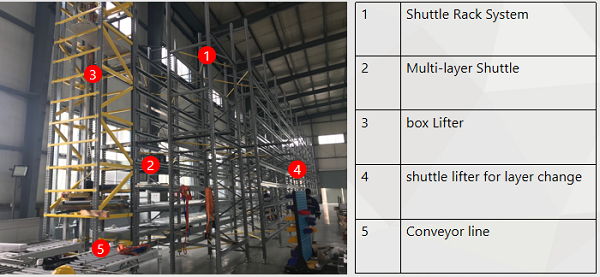

多層シャトルシステム

多層Speedishuttleの仕様：

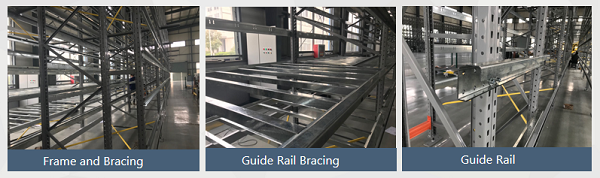

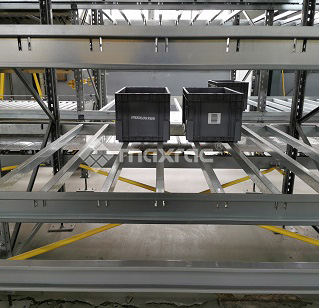

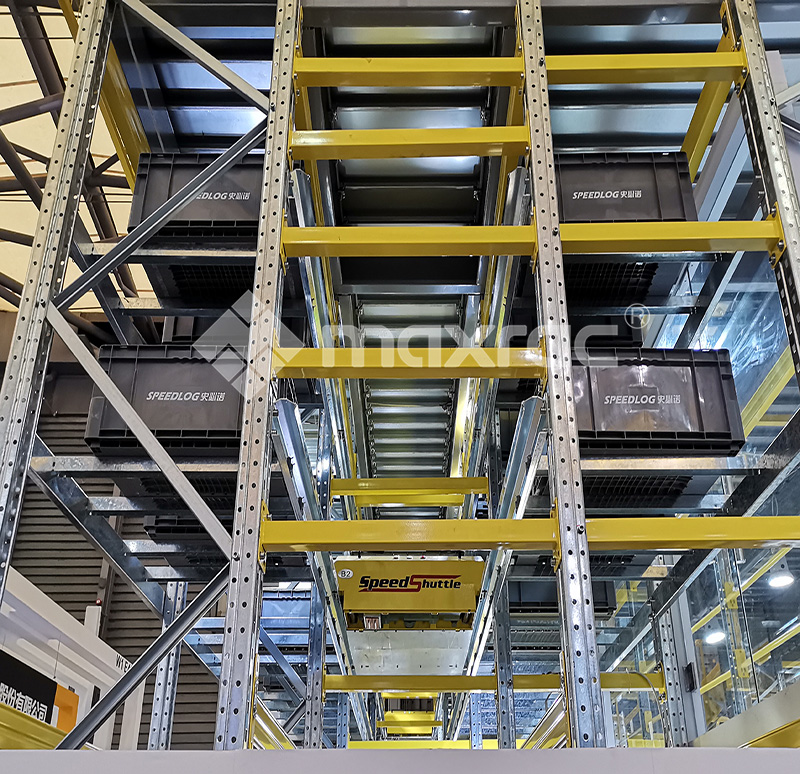

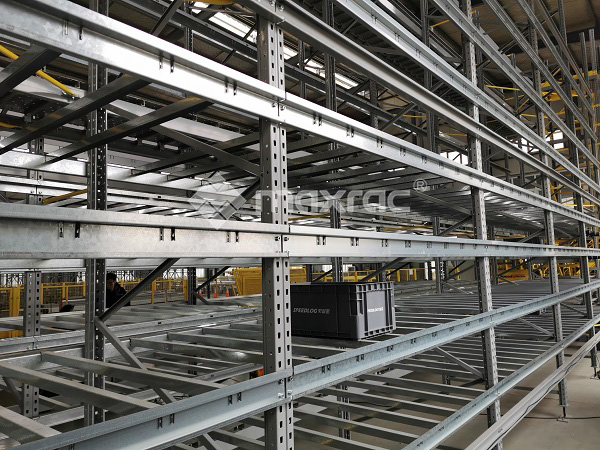

多層シャトル用のラックは、フレーム、水平ブレース、ガイドレール、レールブレース、および調整可能なベースプレートで構成されています。

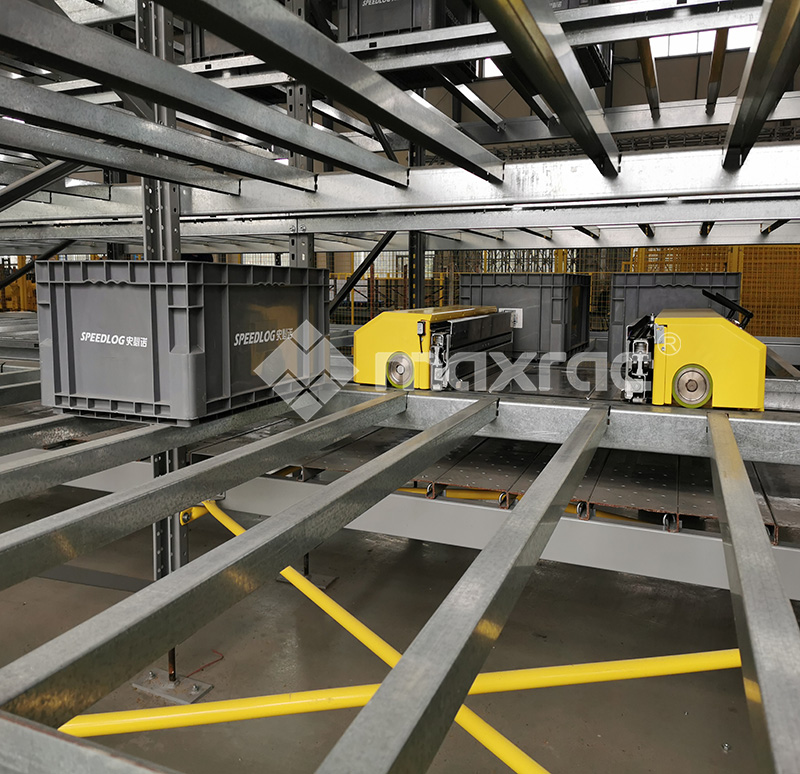

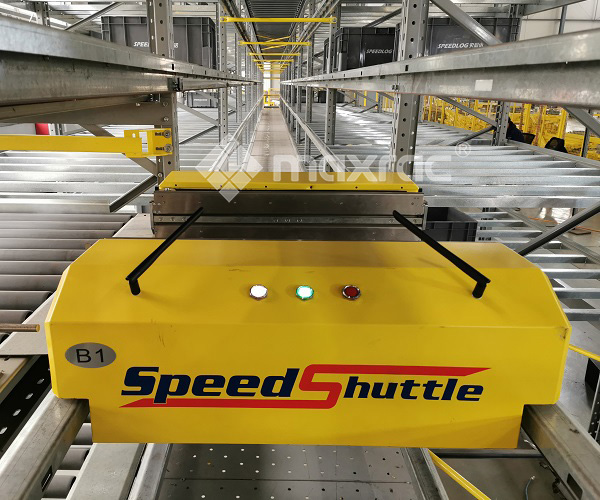

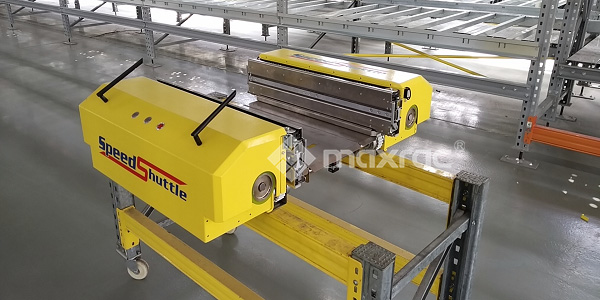

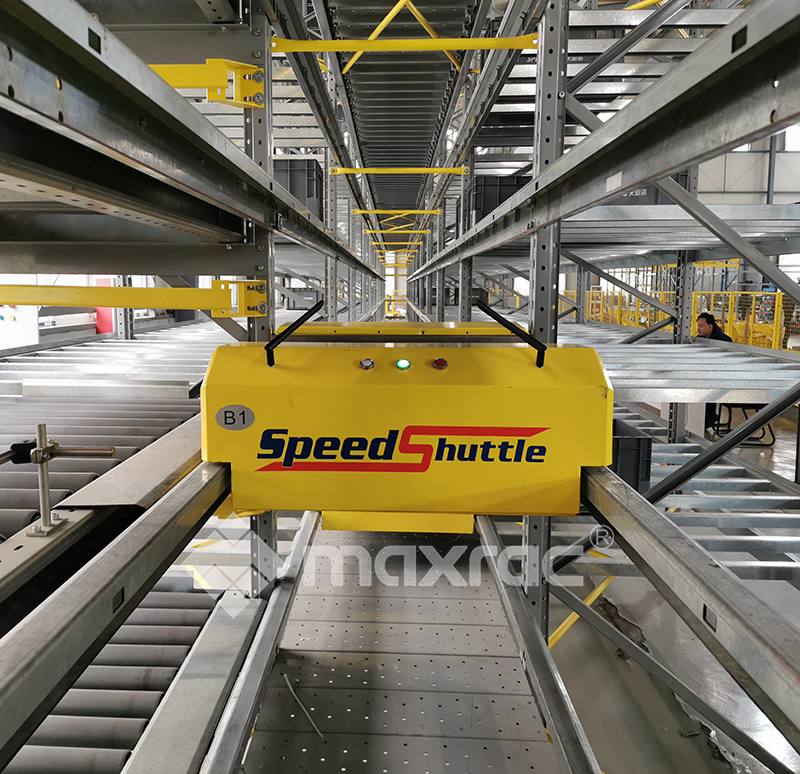

シャトルはガイドレール上を走行し、レールブレースの指定された場所に貨物を運びます。これには高度な製造が必要です。

ラックへの取り付け精度

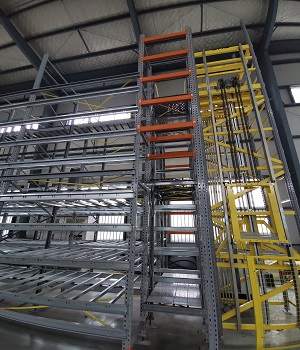

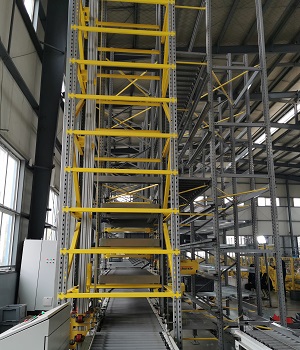

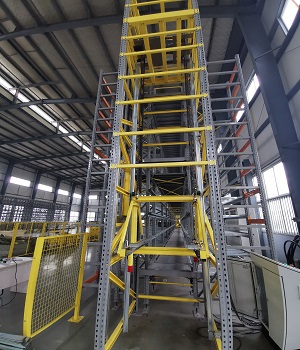

リフティングプラットフォーム

ミニロードリフトは、ビンを最低レベルからシステムに必要な対応する受け取り層まで持ち上げるために使用されます。

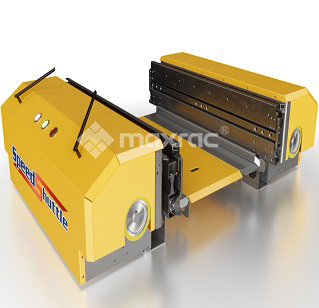

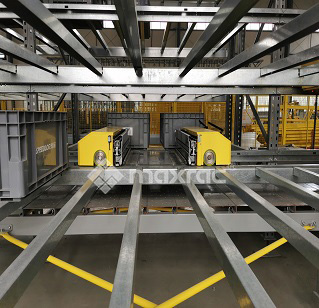

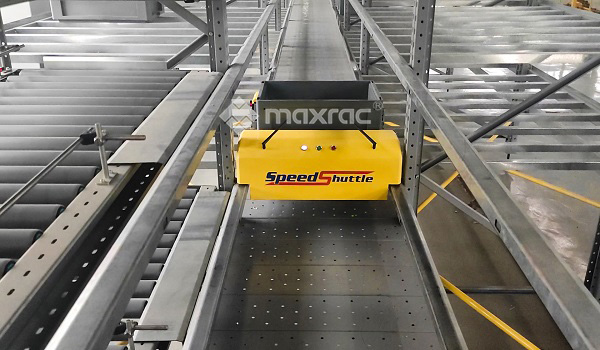

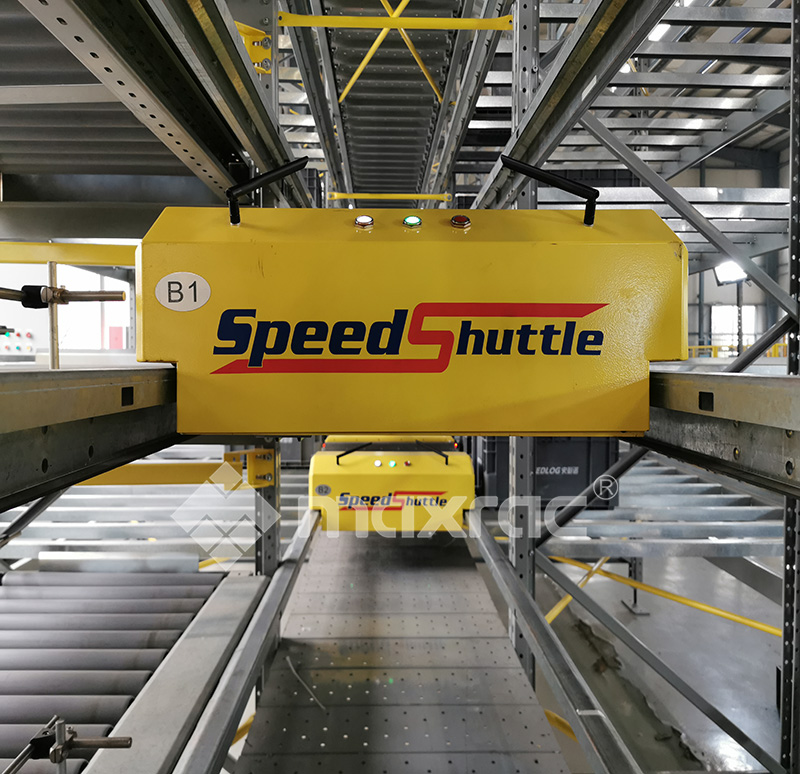

シャトルカートはレーンの入り口に移動し、リフターから貨物をピックアップまたは配置します

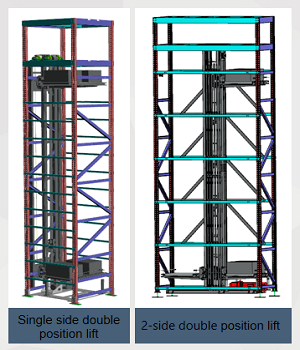

2種類のミニロードリフト：

片側ダブルポジションリフト

2面ダブルポジションリフト

負荷：0-60KG

最大吊り上げ高さ：24m

最小搬送高さ：600mm

持ち上げ速度：3m / s

持ち上げ加速度：2m / S2

位置精度：+/- 2mm

電源：モータードライブ

制御モード：PLC

通信モード：無線通信

ノイズ：DB <70

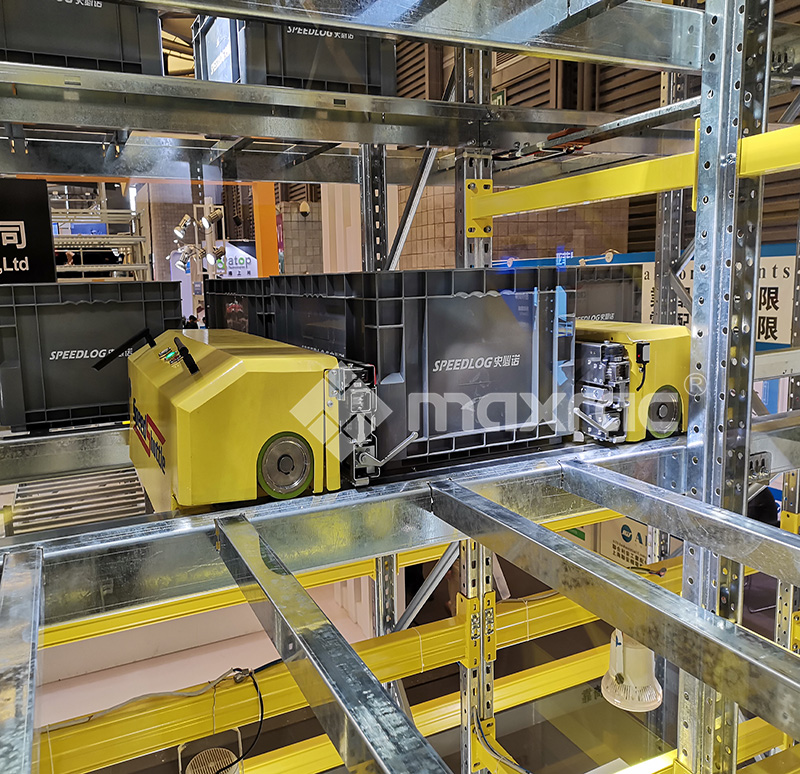

システム効率が高くない場合は、各層にシャトルを設置する必要はありません。

シャトルカートがレイヤーを変更するのを助けるためにリフターが必要です。

負荷：0-300KG

最大リフト高さ：24m

最小搬送高さ：600mm

持ち上げ速度：40m / min

持ち上げ加速度：0.6 m / S2

位置精度：+/- 2mm

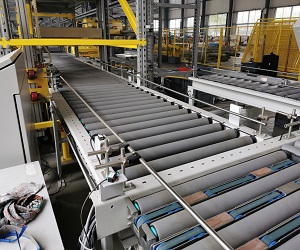

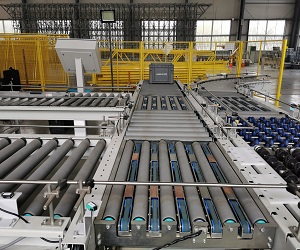

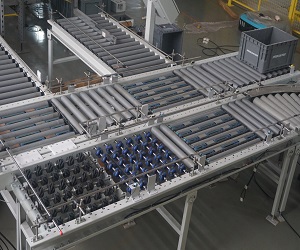

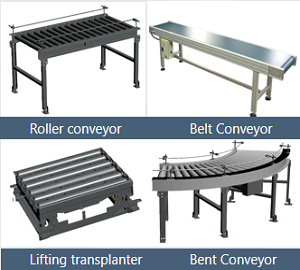

自動ボックス搬送装置

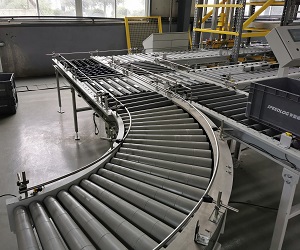

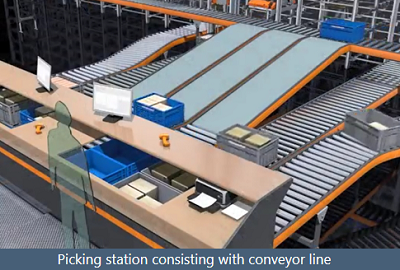

多層シャトルシステムの先端には、常に大量の搬送線が入庫と選別区に組み合わせられ、主にドラム搬送線とベルト搬送線がある。
